AC-DC-Netzgeräte

AC-DC-Netzgeräte

PF

Modul zur Leistungsfaktorkorrektur

Nicht standardisierte Stromanforderungen können mit hocheffizienten, platinenmontierten Leistungsmodulen erfüllt werden. Die AC-DC-Wandler der PF-A- und PF-B-Serie können zur Gleichrichtung und Leistungsfaktorkorrektur verwendet werden und liefern 360Vdc an einzelne DC-DC-Wandler oder Lasten aus einem breiten Spektrum von AC-Eingängen.

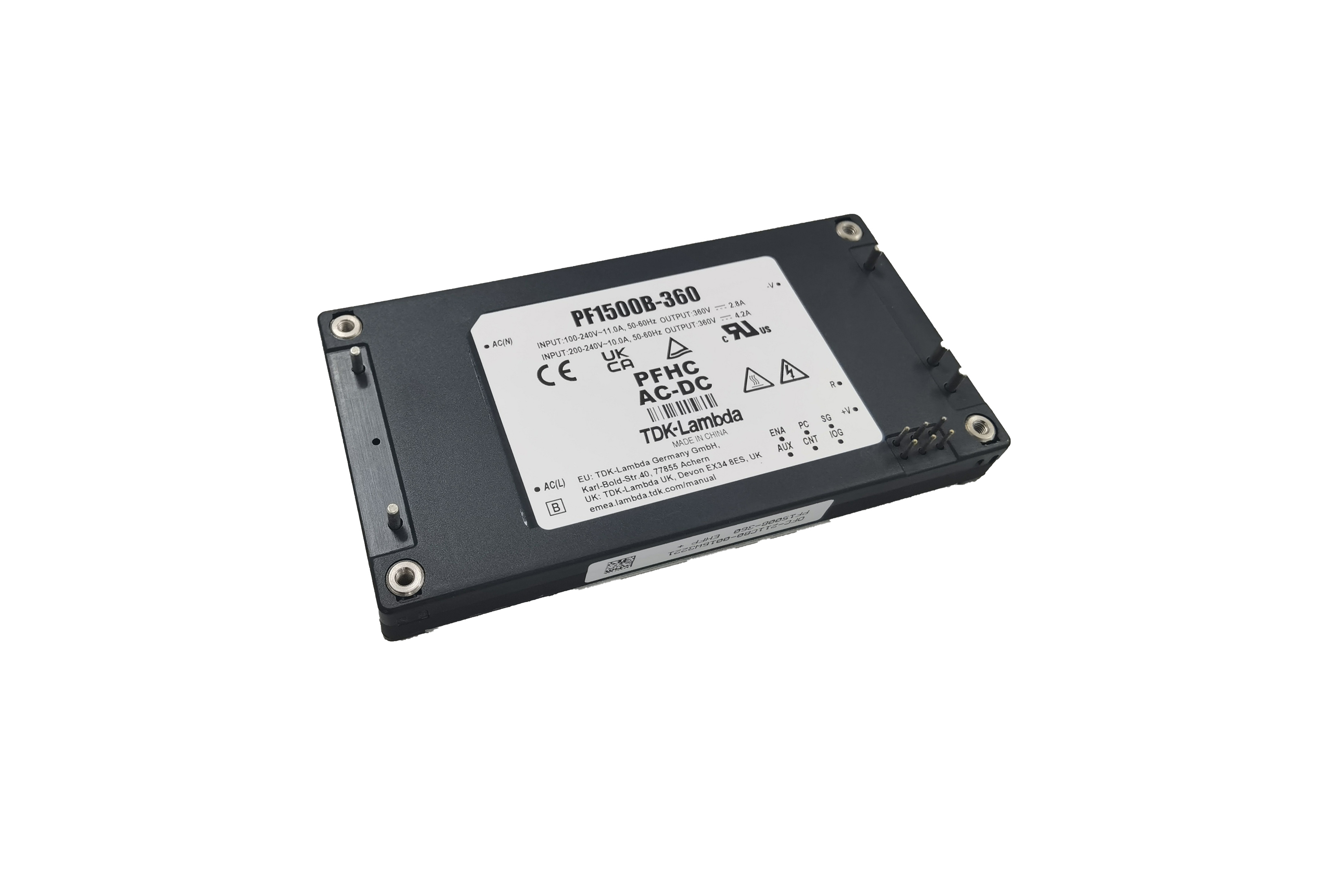

Erhältlich in zwei Leistungsstufen, das PF500A-360 kann bis zu 756 W, das PF1500B-360 und das PF1000A-360 können bis zu 1.512 W bei 230Vac liefern. Die neuen Full-Brick-Module PF1500B-360 haben einen Wirkungsgrad von bis zu 96,5 % und Betriebstemperaturen von -40 bis +100 °C.

Für höhere Leistungslasten können die Einheiten parallel geschaltet werden.

PF

Features

  • geringe Bauhöhe
  • Leistungsfaktor liegt bei 0.95
  • entspricht der EN61000-3-2 Norm
  • Ausgangs-Freigabesignal
  • Inverter Good Signal
  • N+1 Redundanz
  • 756 oder 1.512 Watt Ausgangsleistung

Downloads

Information zur Produktpalette

Hide details

Show details

Um ein Muster oder Angebot anzufordern, kreuzen Sie bitte das Kästchen neben dem gewünschten Modell an.

Ausgewählte Modelle: 0 Angebot/Muster anfordern

Produktnummer Leistung Ausgänge Bauform Status Stock Level pdf Datenblatt anzeigen Angebot/Muster anfordern
PF 500A-360 756W 360V / 2.1A
 		Brick aktuelles Produkt Lagerbestand prüfen   pdf Datenblatt anzeigen
PF 1000A-360 1.512kW 360V / 4.2A
 		Brick aktuelles Produkt Lagerbestand prüfen   pdf Datenblatt anzeigen
PF1500B-360 1.512kW 360V / 4.2A
 		Full Brick aktuelles Produkt Lagerbestand prüfen   pdf Datenblatt anzeigen
Produktnummer
PF 500A-360
Leistung 756W
Ausgänge 360V / 2.1A
Bauform Brick
Status aktuelles Produkt
Stock Level Lagerbestand prüfen
pdf Datenblatt anzeigen pdf Datenblatt anzeigen
Angebot/Muster anfordern
PF 1000A-360
Leistung 1.512kW
Ausgänge 360V / 4.2A
Bauform Brick
Status aktuelles Produkt
Stock Level Lagerbestand prüfen
pdf Datenblatt anzeigen pdf Datenblatt anzeigen
Angebot/Muster anfordern
PF1500B-360
Leistung 1.512kW
Ausgänge 360V / 4.2A
Bauform Full Brick
Status aktuelles Produkt
Stock Level Lagerbestand prüfen
pdf Datenblatt anzeigen pdf Datenblatt anzeigen
Angebot/Muster anfordern
Schlüssel : aktuelles Produkt

Um ein Muster oder Angebot anzufordern, kreuzen Sie bitte das Kästchen neben dem gewünschten Modell an.

Ausgewählte Modelle: 0 Angebot/Muster anfordern

Schnell-Konfigurator

Verwenden Sie unseren Schnell-Konfigurator

Wählen Sie Ihren Stromversorgungstyp aus, um zu beginnen:

PF videos
Range Overview Video

PF1500B-360 1512W AC-DC Power Factor Correction Modules Video

Unsere Videos werden von Vimeo gehostet. Durch das Anschauen dieser Inhalte stimmen Sie den auf der Vimeo-Website festgelegten Bedingungen und Datenschutzbestimmungen zu.

PF Technische Downloads

Bilder & 3D Zeichnungen

Andere Ressourcen

Derzeit nicht verfügbar

PF TDK-Lambda Newsroom

AC-DC Modul zur Leistungsfaktorkorrektur bietet bis zu 1512W in einem Full-Brick-Gehäuse für Distributed Power Architectures mit hohen Spannungen
