DC-DC-Wandler
i7C

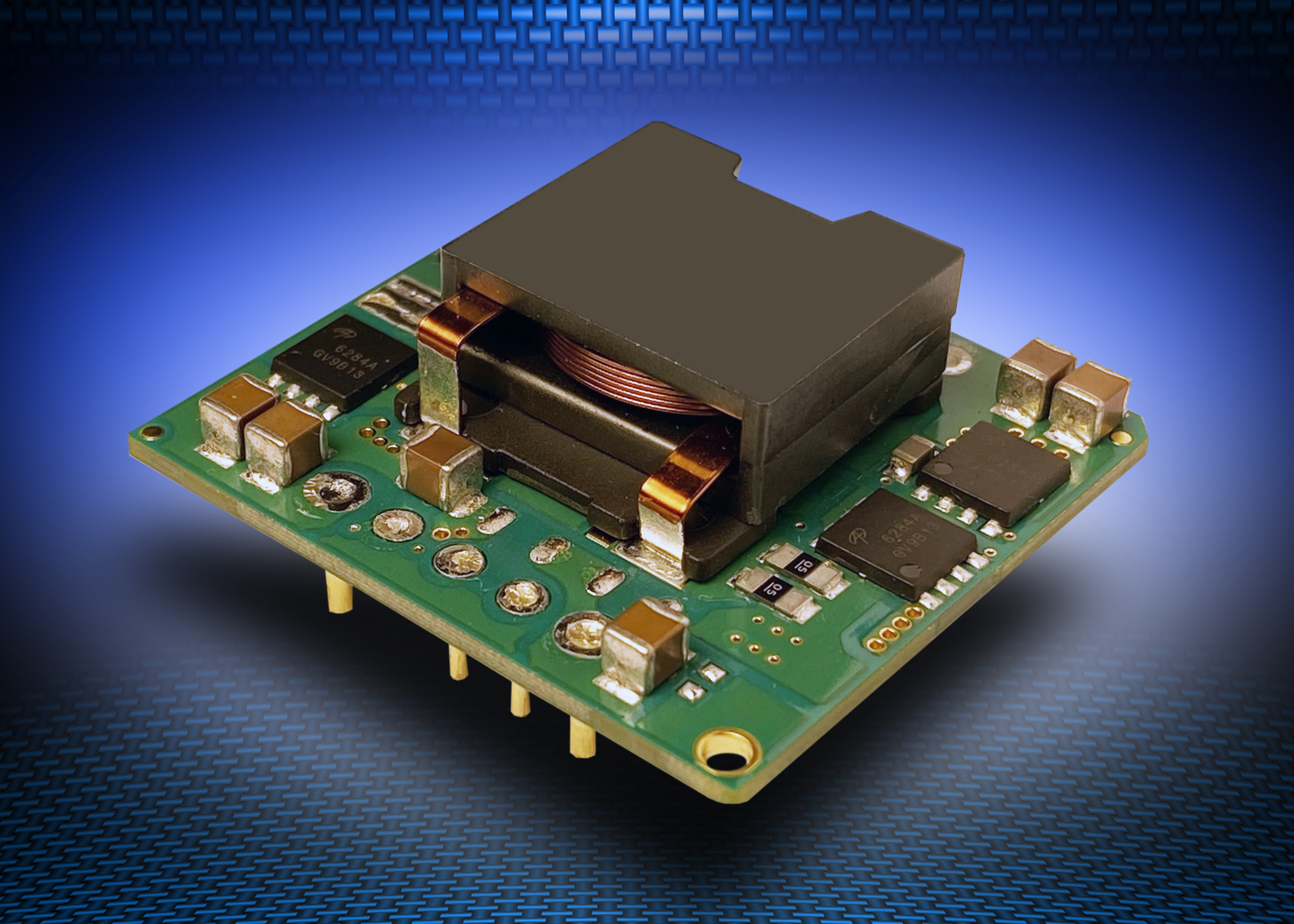

Nicht-isolierte 300W DC-DC-Wandler, Buck/Boost Topologie, Weitbereichseingang bis zu 9-53VDie nicht isolierten Step-up / Step-down-Wandler der Serie i7C sind ideal für die Erzeugung zusätzlicher DC-Ausgangsspannungen bis zu 300W aus einer 12V, 24V oder 48V Busspannung eines AC-DC-Netzteils. Die hocheffiziente i7C-Serie arbeitet mit einen sehr breiten DC- Eingangsbereich und bietet einen großen Ausgangsanpassungsbereich. Es stehen drei mechanische Ausführungen zur Verfügung: eine offene Leiterplatte mit minimaler Bauhöhe, eine Baseplate-Version für Kontaktkühlung oder mit integriertem Kühlkörper für Konvektionskühlung oder Luftstrom. Zu den Signaloptionen gehören ein Power-Good-Signal, Synchronisierung der Schaltfrequenz, Ausgangsstrom-Monitoring und eine einstellbare Ausgangsstrombegrenzung für den Parallelbetrieb.
Features
- Bis zu 300W in einem 1/16 Brick Pin-Out
- Hoher Wirkungsgrad - bis zu 97%
- Breiter Ausgangsanpassungsbereich von 5 bis 28V, 8 bis 24V oder 9,6 bis 48V
- Großer Eingangsspannungsbereich von 9 bis 36V oder 9 bis 53Vdc
- Geringe Anzahl an Bauteilen mit minimaler externer Beschaltung
- Geringe Anforderungen für Luftstrom mit minimalem Derating
Downloads
Information zur Produktpalette
Um ein Muster oder Angebot anzufordern, kreuzen Sie bitte das Kästchen neben dem gewünschten Modell an.
Ausgewählte Modelle: 0 Angebot/Muster anfordern
| Produktnummer | Leistung | Ausgänge | Bauform | Status | Stock Level | pdf Datenblatt anzeigen | Angebot/Muster anfordern |
|---|---|---|---|---|---|---|---|
| i7C4W012A050V | 300W | 5V - 28V / 12.5A | Open Frame pcb mount |  |
Anfragen |
|
|
| i7C2W020A120V | 300W | 8V - 24V / 20A | Open Frame pcb mount | |
Anfragen |
|
|
| i7C4W008A120V | 300W | 9.6V - 48V / 8A | Open Frame pcb mount | |
Anfragen |
|
| Produktnummer | |
|---|---|
| i7C4W012A050V | |
| Leistung | 300W |
| Ausgänge | 5V - 28V / 12.5A |
| Bauform | Open Frame pcb mount |
| Status |
|
| Stock Level | Anfragen |
| pdf Datenblatt anzeigen |
|
| Angebot/Muster anfordern | |
| i7C2W020A120V | |
| Leistung | 300W |
| Ausgänge | 8V - 24V / 20A |
| Bauform | Open Frame pcb mount |
| Status |
|
| Stock Level | Anfragen |
| pdf Datenblatt anzeigen |
|
| Angebot/Muster anfordern | |
| i7C4W008A120V | |
| Leistung | 300W |
| Ausgänge | 9.6V - 48V / 8A |
| Bauform | Open Frame pcb mount |
| Status |
|
| Stock Level | Anfragen |
| pdf Datenblatt anzeigen |
|
| Angebot/Muster anfordern | |
