Convertisseurs DC-DC

Les séries CCG1R5 (1,5 W), CCG3 (3 W), CCG6 (6 W) et CCG10 (10 W) comprennent 36 combinaisons de tension et de courant avec 3,3 V, 5 V, 12 V, 15 V et deux sorties +/-12 V et +/-15 V. Les modèles à double sortie peuvent également être connectés pour alimenter 24V et 30V. Tous peuvent fonctionner à partir d'entrées de 4,5 à 18 V, de 9 à 36 V ou de 18 à 76 Vcc pour prendre en charge les tensions de fonctionnement d’une source d'alimentation : 5 V, 12 V, 24 V et 48 V. Cette plage d'entrée 4:1 peut aider les programmes de réduction des stocks avec un numéro de pièce couvrant deux tensions nominales.

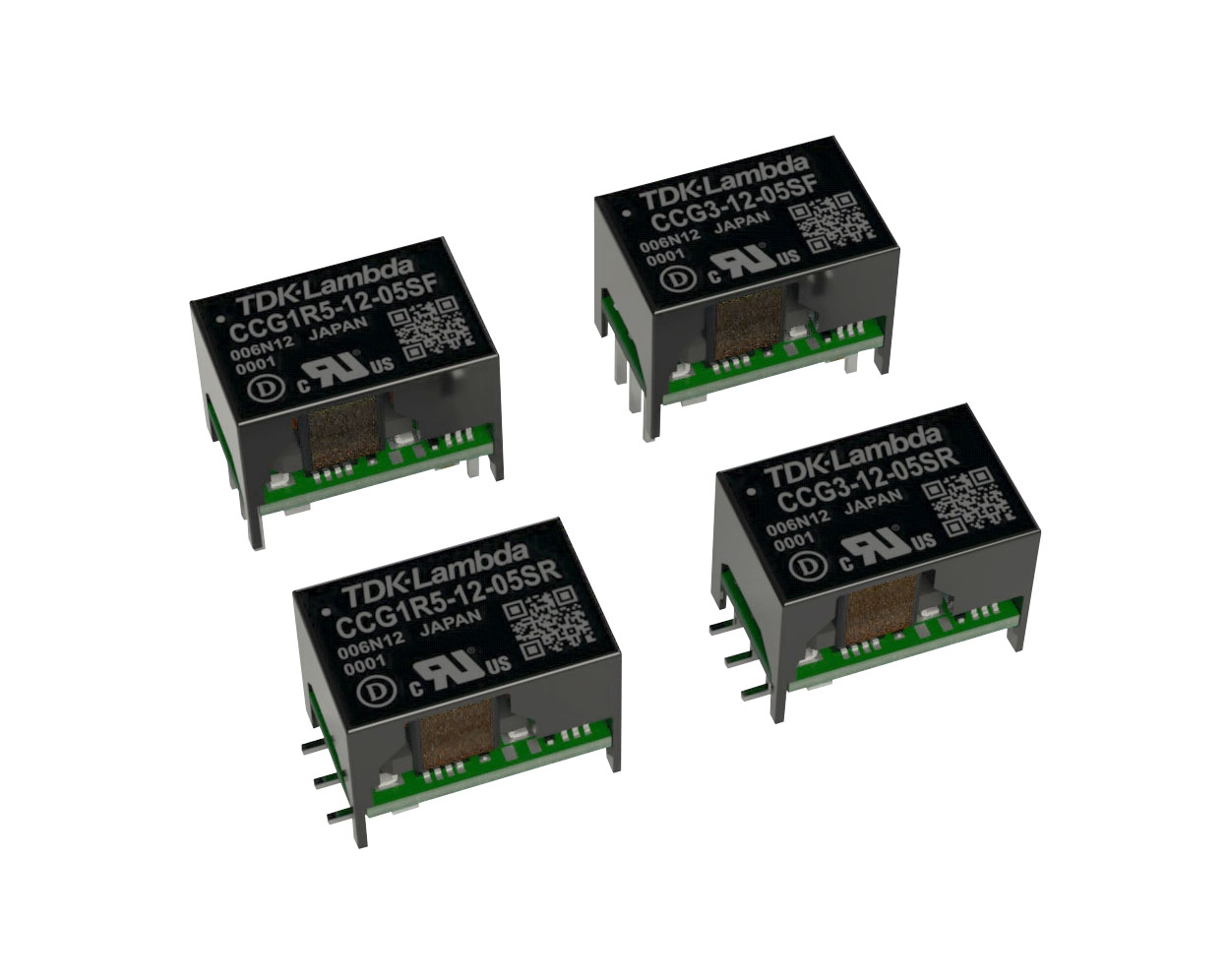

Les 1,5 W et 3 W ont une taille de boîtier compacte de 15,7 mm x 10,4 mm x 11,5 mm (longueur x largeur x hauteur), et les 6 W et 10 W ont une empreinte commune de 19 mm x 12,4 mm (longueur x largeur) avec une hauteur de 11,5 mm (11,8 mm pour les modèles à montage en surface). Le boîtier en plastique n'est pas encapsulé, ce qui évite les risques de qualité associés aux composés d'enrobage en silicone lors de la soudure par refusion.

La plage de température de fonctionnement pour les CCG1R5 à CCG10 est de -40 à +100 C° en utilisant la convection ou le refroidissement à air forcé avec un dérating minimal. La protection contre les surintensités et la marche/arrêt à distance sont standard, avec une plage de réglage de la tension de sortie de -5/+10 % sur les sorties simples uniquement. L'isolement entre l'entrée et la sortie est de 1 500 Vcc. La certification est conforme aux normes de sécurité IEC/UL/CSA/EN 62368-1 avec les marquages CE et UKCA pour les directives LV et RoHS.
